three.jsは割と得意です。

three.jsとは

three.js

WebGLを意識しなくてもWebGLコンテンツが作れるJavascriptライブラリ。作った人は天才。

https://threejs.org/

three.jsはとりあえず
これがあればOK

• WebGLRenderer
  - WebGLを描画するためのエンジン
• Scene
  - 3Dの世界
• (Light)
  - 光源 (今回は使用しません。)
• Camera
  - Sceneを撮影するカメラ
• Geometry
  - 物体の形などの情報
• Material
  - 物体の表面をどのように描画するかの情報
• Mesh
  - GeometryとMaterialを設定してScene上に配置
  - 3Dオブジェクトの実体 (座標・回転の情報等を保持)

TrackballControlsが便利

カメラをマウスでグリグリ動かせる機能を提供
※ただし、デフォルトでは含まれないので、自分で読み込む必要がある。

// イニシャライズ (カメラを引数に)
var controls = new THREE.TrackballControls(camera);

// 描画ループ内で実行
controls.update();

// リサイズ時に実行
controls.handleResize();

Geometryを自分で作ろう

BufferGeometryを使用して、
物体の形を自分で定義する。

BufferGeometryとは

attributes、indexの追加など、
わりと素のWebGLのAPIを意識しながら
Geometryを作れるクラス
シェーダと組み合わせるならこれを使う

BufferGeometryを使用して、
正方形 (Plane) を作ってみる

BufferGeometryを拡張した
FloatingCharsGeometry(自作)を使用して
正方形をたくさん持ったGeometryを作りたい。

その前にFloatingCharsクラスについて説明。

FloatingCharsクラス

THREE.Meshクラスを拡張したクラス。
完成形では、FloatingCharsGeometry
のインスタンスと
シェーダを適用したMaterialを
プロパティに持つ

要は、step1でmeshを作って
sceneに追加したように
FloatingCharsのインスタンスを
生成してsceneに追加して使う

FloatingCharsGeometryに話を戻します。

まずattributesを定義

以下のそれぞれの情報が
羅列されている配列を生成

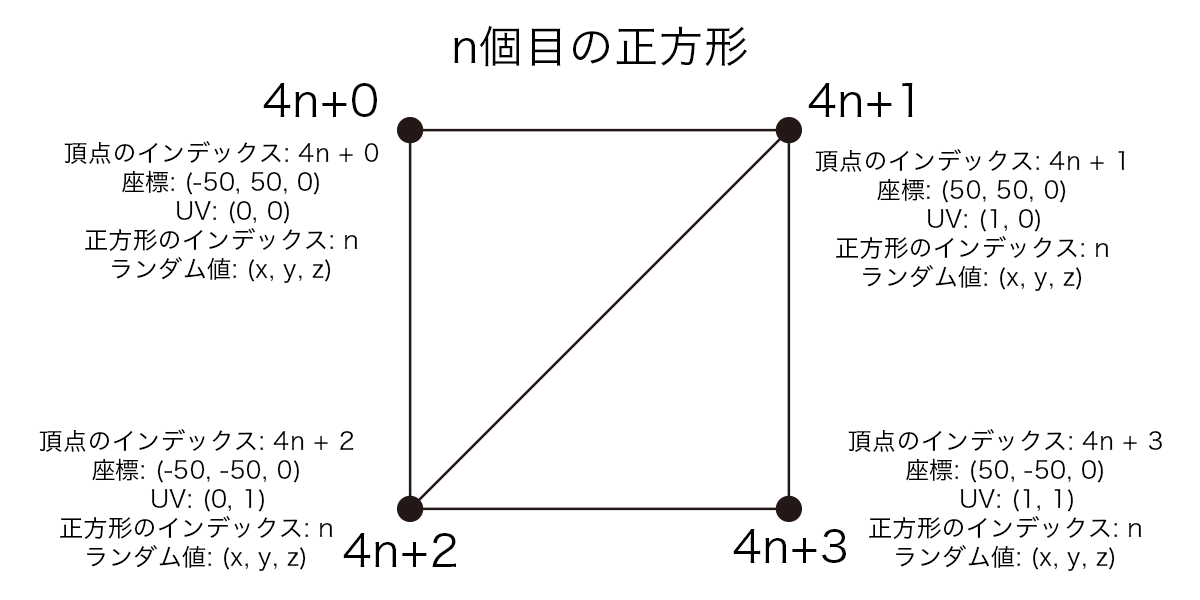

• 頂点情報(3次元)
• UV座標(2次元)
• 正方形のインデックス
• 頂点シェーダで使用するランダム値(3次元)

attributesは頂点ごとの情報なので、頂点を基準に考えるとわかりやすい。

たくさん作るとこんな感じになる。

次にindexを定義

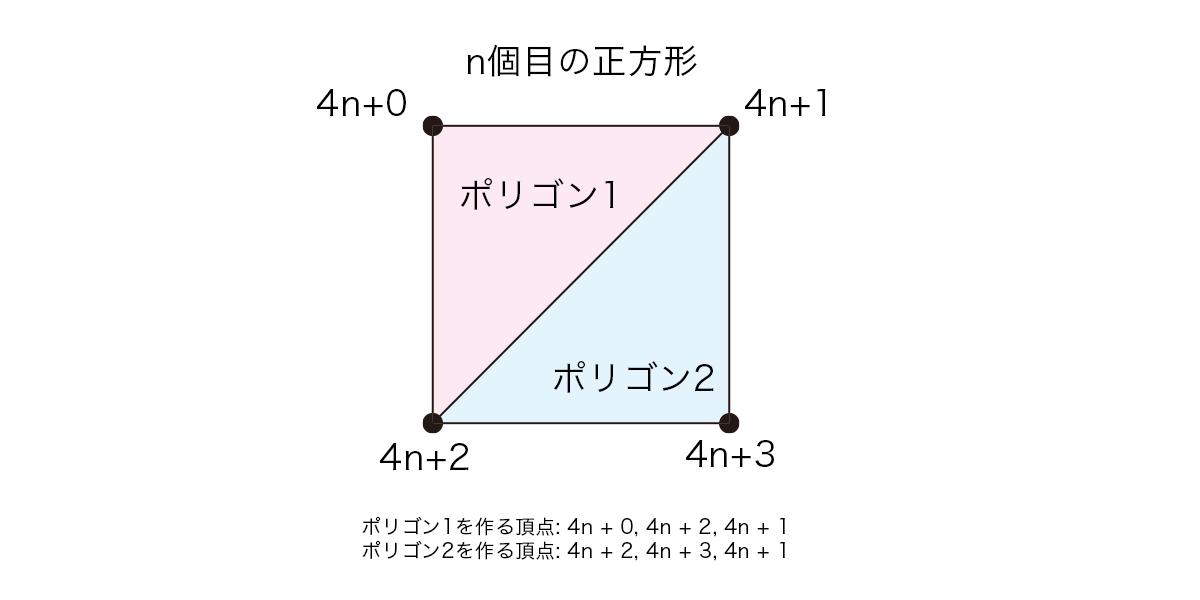

indexはどの頂点を使って
ポリゴン(三角形)を形成するか

BufferGeometryにattributes, indexを追加

BufferAttributeのインスタンスを生成、
addAttributeメソッドでattributes
setIndeメソッドでindexを追加

// attributes
// THREE.BufferAttributeの第二引数は、
// 各頂点に対していくつデータを使うか
// positionなら3次元なので3, randomValuesも3次元のため3
// uvは2次元なので2, charIndexは1
this.addAttribute('position', new THREE.BufferAttribute(new Float32Array(this.vertices), 3));
this.addAttribute('randomValues', new THREE.BufferAttribute(new Float32Array(this.randomValues), 3));
this.addAttribute('charIndex', new THREE.BufferAttribute(new Uint16Array(this.charIndices, 1));
this.addAttribute('uv', new THREE.BufferAttribute(new Float32Array(this.uvs), 2));

// index
// THREE.BufferAttributeの第二引数は1
this.setIndex(new THREE.BufferAttribute(new Uint16Array(this.indices), 1));

最後に頂点法線を計算 (今回は使用しませんが、一応)

computeVertexNormalsメソッドで自動計算

this.computeVertexNormals();

Geometryに関してはここまで

WebFontをテクスチャとして使う

three.jsでは、画像・動画などを
Materialに適用することができる。
↓
Textureクラスのインスタンスを生成し、Materialに適用

var texture = new THREE.Texture();
var material = new THREE.MeshBasicMaterial({
  map: texture
});

WebFontの文字はどうやって
テクスチャにするの？

↓

Canvasにオフスクリーン描画したものを
テクスチャとして使用する
drawTextメソッドを使用する

！！注意！！

CanvasのdrawTextメソッドでWebFontを使用する場合、WebFontのロードが完了しないと
描画できない

↓

Web Font Loaderを使用

以下のように記述

WebFont.load({
  google: {
    families: [ 'フォント名' ]
  },
  active: function(fontFamily, fontDescription) {
    // ここにロード後の処理を記述
    // このタイミングでcanvasにテキストを描画
  }
});

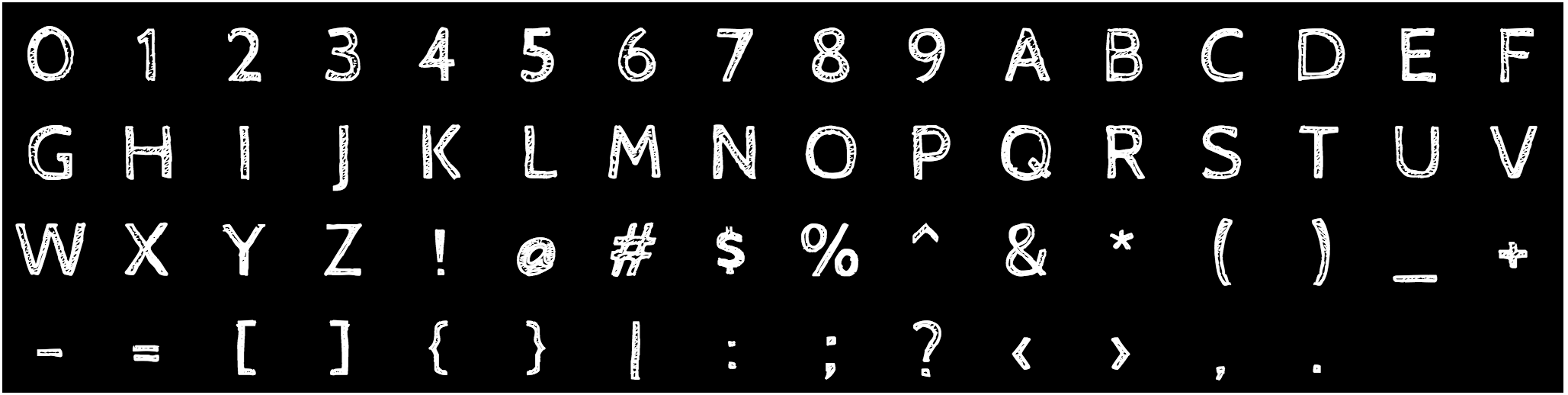

最終的には1枚のCanvasに複数の文字を描画し
UV座標を調整して多数の正方形に異なる文字を
テクスチャとして反映させたい！

↓

ここはシェーダで何とかする！

とりあえず実際に描画

テクスチャに関しては一旦ここまで

続きは後ほど

Vertex ShaderでGPGPU

GPGPUとは

今回で言うと

• たくさんの正方形をバラバラに飛ばすための頂点座標計算
• それぞれの正方形にバラバラの文字の
  テクスチャを適用するためのUV座標計算

じゃあthree.jsでどうやって自分で書いたシェーダをつかうの？

three.jsでシェーダを使用する

three.jsで自分で書いたシェーダ
を使用するには？

↓

RawShaderMaterialを使用する

※あらかじめ組み込みの値等が宣言されている
ShaderMaterialというのもある

今回使用するRawShaderMaterialの定義

// RawShaderMaterial生成
this.material = new THREE.RawShaderMaterial({
  transparent: true,       // 透過するかどうか
  side: THREE.DoubleSide,  // ポリゴンの両面を描画
  uniforms: {
    // 各種uniform変数を定義
  },
  vertexShader: "頂点シェーダのプログラムをテキストで渡す",
  fragmentShader: "フラグメントシェーダのプログラムをテキストで渡す"
  // (その他オプションあり)
});

頂点シェーダとフラグメントシェーダの内容は
jQueryを使用して、HTMLのscriptタグに
記述されている内容を取得

vertexShader: $('#vertexShader').text(),
fragmentShader: $('#fragmentShader').text()

three.jsでは、あらかじめ次のunform変数
が定義されているので、
これらはRawShaderMaterialの
uniformsで改めて定義しなくてよい

• modelMatrix
  - mat4 オブジェクト座標からワールド座標へ変換する行列
• viewMatrix
  - mat4 ワールド座標から視点座標へ変換
• modelViewMatrix
  - mat4 modelMatrix x viewMatrixの積算
• projectionMatrix
  - mat4 クリップ座標系に変換する行列
• cameraPosition
  - vec3 カメラの座標

あとはシェーダをガリガリ書いていこう！

おまけ

dat.guiを使うと
パラメータをいじれるので楽しい

GLSLでよく使う関数

座標(3次元)ベクトルの回転

vec3 rotateVec3(vec3 p, float angle, vec3 axis){
  vec3 a = normalize(axis);
  float s = sin(angle);
  float c = cos(angle);
  float r = 1.0 - c;
  mat3 m = mat3(
    a.x * a.x * r + c,
    a.y * a.x * r + a.z * s,
    a.z * a.x * r - a.y * s,
    a.x * a.y * r - a.z * s,
    a.y * a.y * r + c,
    a.z * a.y * r + a.x * s,
    a.x * a.z * r + a.y * s,
    a.y * a.z * r - a.x * s,
    a.z * a.z * r + c
  );
  return m * p;
}

• p: 座標
• angle: 回転する角度 (ラジアン)
• axis: 回転の軸

数値の範囲変換

float map(float value, float inputMin, float inputMax, float outputMin, float outputMax, bool clamp) {
  if(clamp == true) {
    if(value < inputMin) return outputMin;
    if(value > inputMax) return outputMax;
  }

  float p = (outputMax - outputMin) / (inputMax - inputMin);
  return ((value - inputMin) * p) + outputMin;
}

• value: 値
• inputMin: 変換前の値の最小値
• inputMax: 変換前の値の最大値
• outputMin: 変換後の値の最小値
• outputMax: 変換後の値の最大値
• clamp: 値を範囲内に収めるかどうか

HSVをRGBに変換

vec3 hsv2rgb(vec3 c) {
  vec4 K = vec4(1.0, 2.0 / 3.0, 1.0 / 3.0, 3.0);
  vec3 p = abs(fract(c.xxx + K.xyz) * 6.0 - K.www);
  return c.z * mix(K.xxx, clamp(p - K.xxx, 0.0, 1.0), c.y);
}

• c: HSVカラー
